Deye MS-GS215-2H3 : Unifier EMS, PCS, BMS et STS dans un seul ESS C&I

Quatre sous-systèmes, une ligne d'approvisionnement

Un projet de stockage commercial et industriel typique signifiait auparavant quatre bons de commete distincts : un système de gestion de batterie d'un fournisseur, un système de conversion d'énergie d'un autre, une plate-forme de gestion d'énergie superposée et un commutateur de transfert statique boulonné pour l'alimentation de secours. Chaque interface entre eux est devenue un point de risque d’intégration.

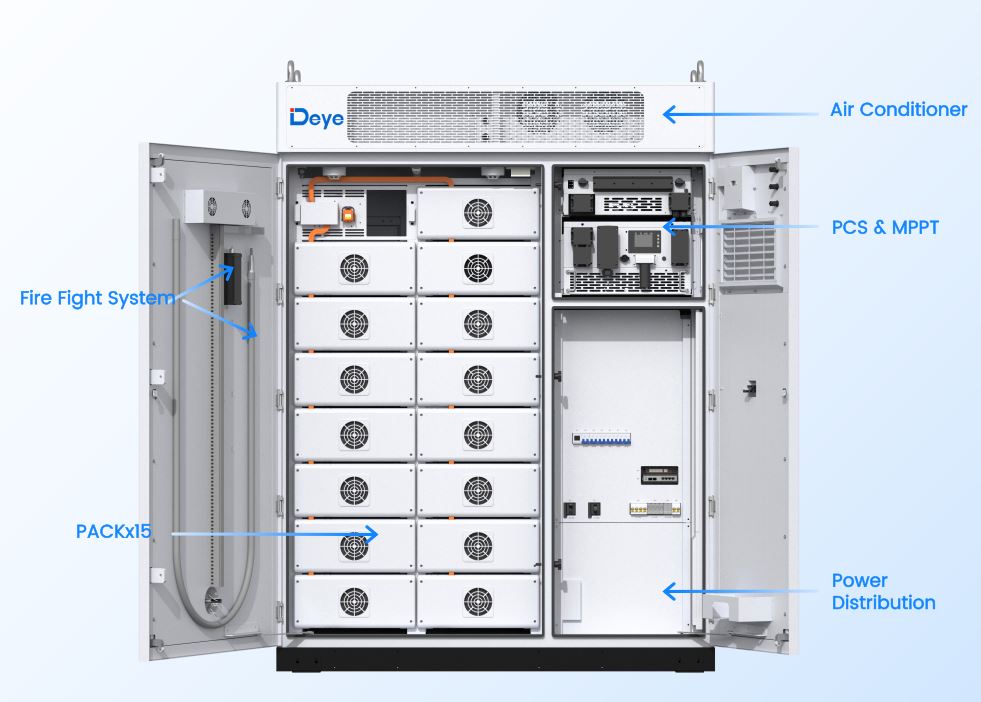

Deye MS-GS215-2H3 réduit cette pile en une seule famille d’armoires. Le système de gestion de la batterie (BMS), le système de conversion de puissance (PCS) et le système de gestion de l'énergie (EMS) reposent sur une plate-forme coordonnée à l'intérieur de l'unité de 215 kWh, tetis que le compagnon MS-TS500-2 Le commutateur de transfert statique (STS) gère la commutation du réseau, du générateur et de la charge de secours en moins de 10 millisecondes. Le reste de cet article explique comment chaque pièce est spécifiée et comment elles s'emboîtent électriquement.

Cette intégration physique se voit dans les chiffres : le cabinet annonce ≥6 000 cycles and Rétention de capacité de 70 % en fin de vie ne sont réalisables que si la surveillance du niveau des cellules du BMS, la logique d'équilibrage SOC de l'EMS et la courbe de charge/décharge du PCS sont adaptées à la même chimie de batterie dès le premier jour – et non mises à niveau ensemble après coup.

Architecture de batterie : d'une cellule de 3,2 V à un cluster de 768 V

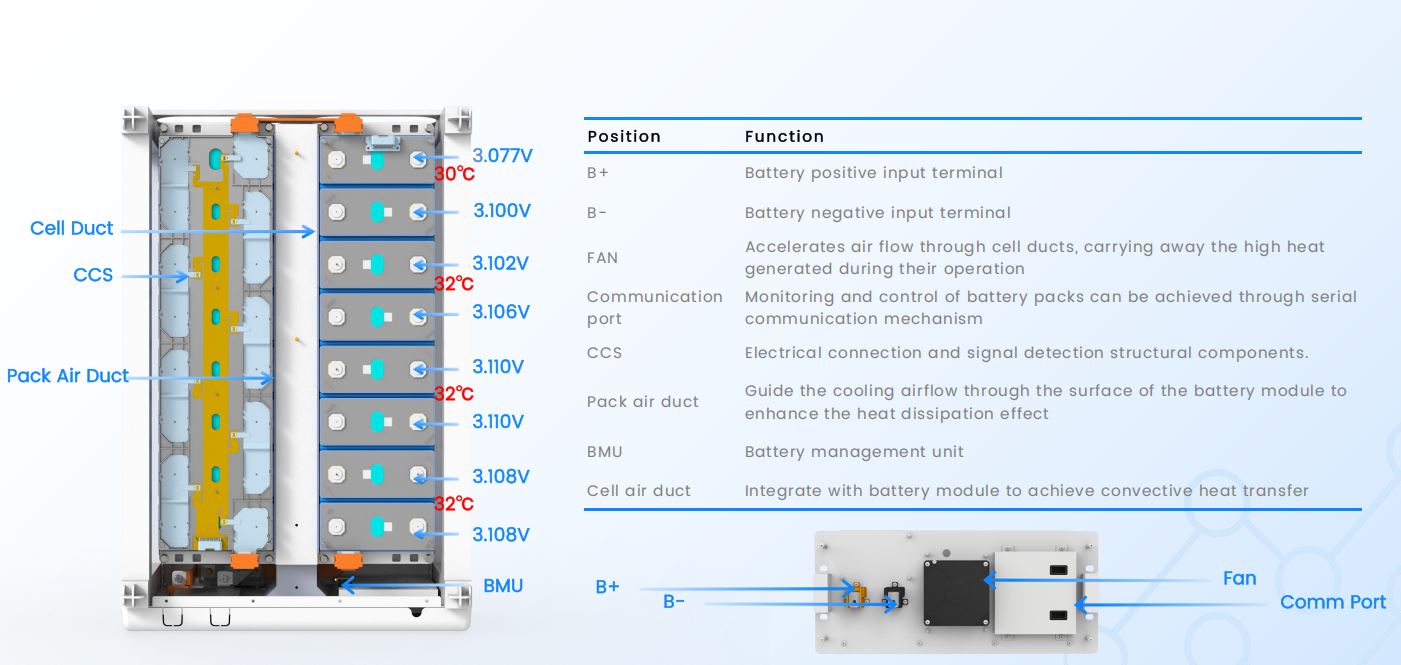

La couche BMS repose sur une hiérarchie à trois niveaux : cellule, pack et cluster, chacun avec son propre point de surveillance. Une seule cellule LFP fonctionne à 3,2 V et 173,7 × 204,6 × 71,7 mm ; seize d'entre eux forment un pack de 51,2 V ; quinze packs en série forment le cluster complet 768V qui alimente le PCS.

La disposition du cluster est 1P240S — 240 cellules en série, une chaîne — donnant un courant de charge/décharge nominal de 130 A et un pic de 150 kW pendant 10 secondes maximum. Cette marge maximale est ce qui permet à l’EMS de suivre de courtes pointes de demande sans surapprovisionner le PCS.

PCS et MPPT : quand le stockage rencontre le solaire

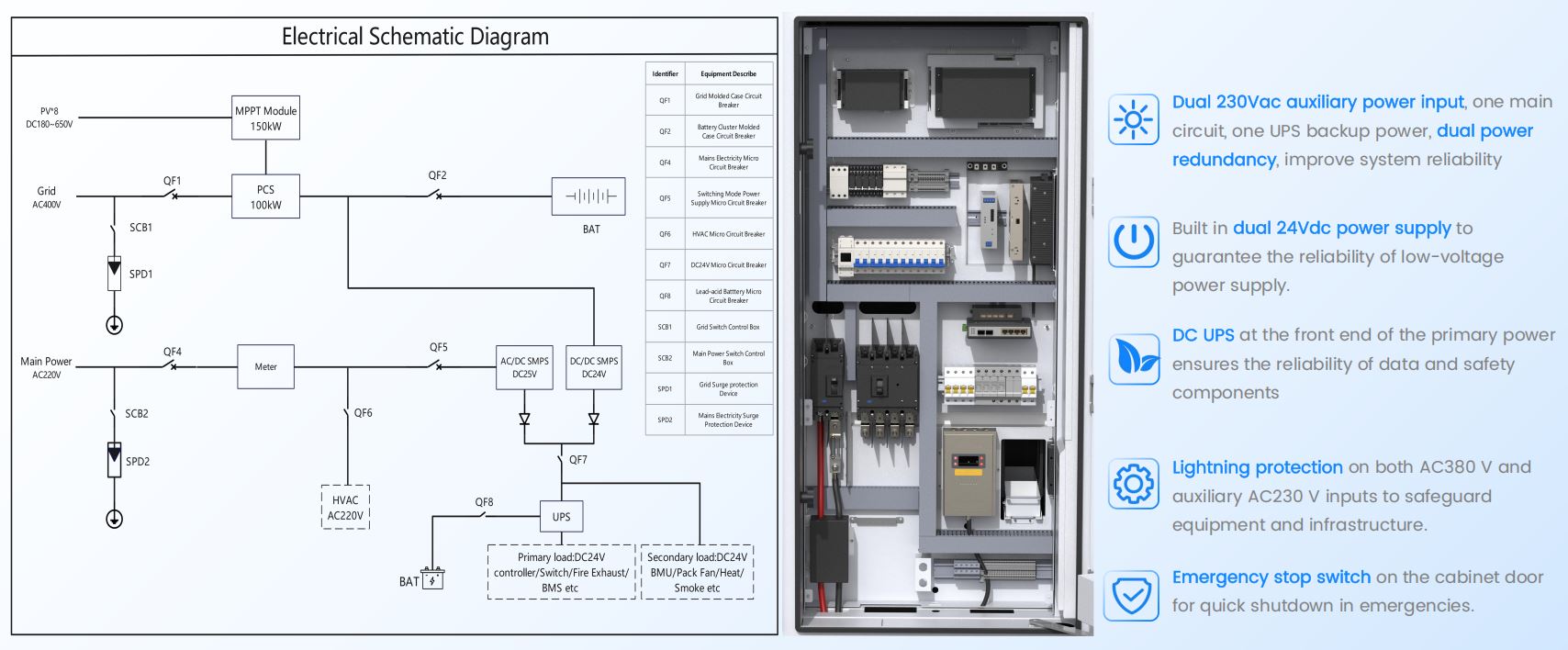

Le PCS est évalué à Sortie CA 100 kW (152 A nominal, 167 A max) à 380/400 V CA, 3 L/N/PE, avec un rendement aller-retour maximal de 97,6 % et un THD inférieur à 3 %. Le stockage uniquement MS-G215-2H3 et le PV intégré MS-GS215-2H3 partagez ce noyau de convertisseur ; la différence réside dans l'étage MPPT intégré de 200 kWc de la variante GS.

Le dimensionnement de l'étage MPPT à 200 kWp par rapport à une sortie PCS de 100 kW (un rapport CC/CA de 2 : 1) est un choix de surdimensionnement délibéré. Il maintient le convertisseur plus proche de sa pleine puissance dans des conditions de faible irradiation et permet à l'excès de PV de charger la batterie directement via le bus CC plutôt que par écrêtage.

MS-EMS : la couche de coordination

L'EMS est un contrôleur mural autonome (488 × 188 × 588 mm, ≤ 24,5 kg) plutôt qu'un logiciel intégré au PCS. Cette séparation est importante pour l’échelle : une unité MS-EMS peut coordonner jusqu'à 16 contrôleurs locaux , chaque armoire MS-G215/GS215 étant équipée de son propre LC, ce qui signifie qu'un seul EMS peut, en principe, superviser un groupe d'armoires de plusieurs mégawatts plutôt qu'un seul.

Sa liste de fonctions se divise en deux niveaux. Les fonctions de base (arbitrage crête-vallée, anti-reflux, protection contre les surcharges du transformateur principal, suivi de la charge, contrôle de la demande, commutation de l'alimentation de secours, séparation de phase et équilibrage SOC) s'exécutent localement et ne dépendent pas de la connectivité cloud. Des fonctions avancées (prévision de charge, planification de la production, planification des prix de l'électricité et optimisation de la courbe économique) s'étendent dans Deye Cloud pour une répartition au niveau du portefeuille.

MS-TS500-2 : le commutateur qui rend le réseau connecté/hors réseau transparent

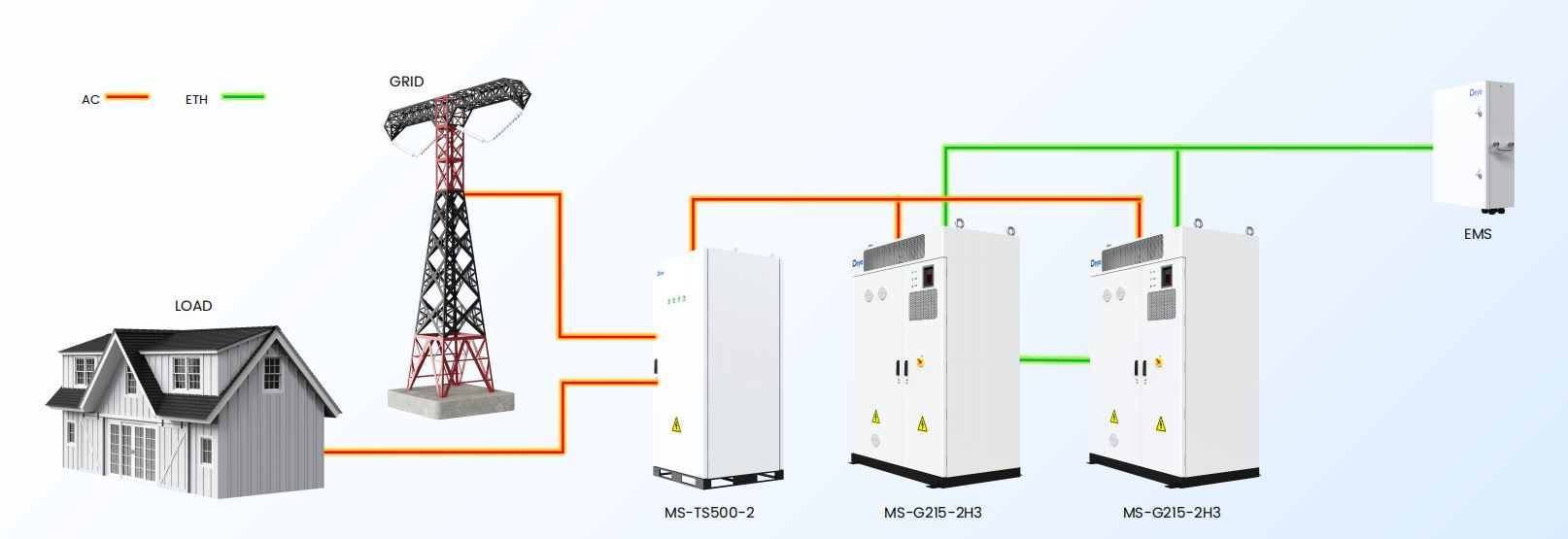

L'unification ne fonctionne que si le quatrième élément – l'interconnexion du réseau – ne devient pas un goulot d'étranglement. Le MS-TS500-2 STS se situe entre le réseau, un générateur diesel en option et jusqu'à cinq unités MS-G215/GS215, gérant 500 kW de charge et de puissance du réseau à un courant de jeu de barres nominal de 1 000 A.

Une commutation inférieure à 10 ms à 20 ms le maintient à l'intérieur de la fenêtre de passage tolérée par les charges industrielles les plus sensibles, ce qui permet au système d'être commercialisé comme une « sauvegarde en ligne de 500 kW » plutôt que comme une conception d'interruption et de redémarrage de type UPS.

Comment les quatre systèmes se combinent sur le terrain

Le PDF d'introduction documente sept topologies de câblage : sur réseau pur, stockage PV sur réseau, stockage PV hors réseau, sur/hors réseau avec STS, stockage PV avec STS et deux variantes hybrides diesel. Le modèle dans chacun d'eux est cohérent : l'EMS se situe au sommet de la chaîne de signaux sur Ethernet, les unités PCS/MPPT se situent au milieu et le STS (lorsqu'il est présent) est le seul composant qui touche simultanément le réseau, le générateur et la charge.

C’est là que l’affirmation d’une « plateforme unique » gagne sa place. L'ajout d'un générateur diesel ou le passage d'une conception purement connectée au réseau à une conception capable de secours ne nécessite pas un EMS différent ou une armoire de batterie différente - seuls le STS et la topologie de câblage changent, tandis que la logique de coordination EMS-PCS-BMS à l'intérieur de chaque unité MS-G215 reste identique dans chaque configuration du catalogue.

Quelle intégration achète réellement le projet

Les avantages pratiques de l'unification des systèmes EMS, PCS, BMS et STS apparaissent moins dans une spécification unique que dans ce qui ne nécessite pas de mise en service séparée : un protocole de communication entre la batterie et l'onduleur, une boucle de contrôle pour l'équilibrage du SOC et l'écrêtage des pics, et un fournisseur responsable des chiffres figurant sur la fiche technique. Pour un intégrateur qui envisage le déploiement d'un parc industriel de 2 MW, cela réduit le système à un petit ensemble de décisions (combien d'unités MS-G215/GS215, si un STS est nécessaire et combien d'unités EMS le nombre LC nécessite) plutôt qu'un projet d'intégration personnalisé entre quatre fournisseurs distincts. C’est exactement le scénario de réduction de la demande-charge couvert dans le solution de réduction des pointes pour les parcs industriels et commerciaux .
