Six couches de défense : suppression des incendies d'aérosols et ventilation des explosions de Deye
Content
- 1 Pourquoi une armoire batterie a besoin de six couches de sécurité indépendantes, et non d'une seule
- 2 Couche 1 — Alerte précoce : détection de température et de fumée
- 3 Couche 2 — Détection de gaz et échappement forcé : course de 167 L/min contre 3 500 L/min
- 4 Couche 3 — Confinement physique : isolation thermique au niveau du pack
- 5 Couche 4 — Suppression automatique : agent aérosol et séquence d'arrêt
- 6 Couche 5 — Extinction de secours : le système de gicleurs automatiques
- 7 Couche 6 — Gestion de la pression : conception de ventilation contre les explosions
- 8 Comment les six couches s'imbriquent – et ce que confirment les certifications
Pourquoi une armoire batterie a besoin de six couches de sécurité indépendantes, et non d'une seule
Un cluster LFP de 215 kWh emballé dans une seule armoire transporte suffisamment d'énergie stockée pour qu'aucun mécanisme de sécurité unique ne puisse détecter à lui seul tous les modes de défaillance. L'approche de Deye dans le MS-GS215-2H3 divise le problème en six couches fonctionnellement indépendantes – détection, évacuation des gaz, confinement physique, suppression chimique, sauvegarde de l’eau et décompression – chacune étant conçue pour capturer ce que la couche avant elle pourrait manquer.
Aucune de ces six couches n’est propre à Deye. Ce qui compte ici, c'est la façon dont ils sont séquencés et verrouillés au sein d'un seul cabinet, et où se situent les seuils réels et les numéros de réponse. C'est ce que couvre cette ventilation, section par section, avec des références croisées aux pages exactes de la documentation technique de Deye.

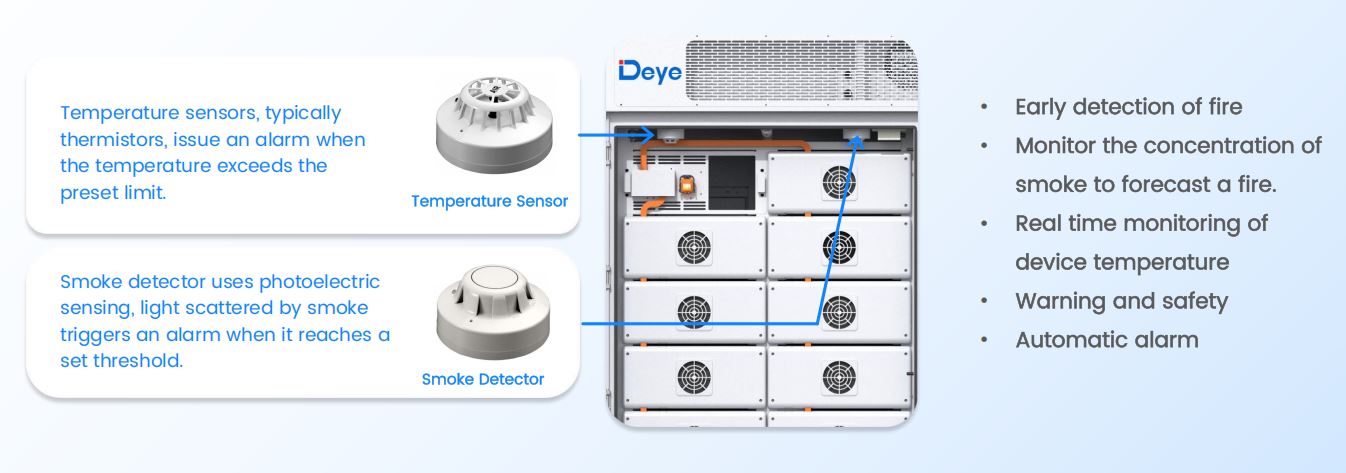

Couche 1 — Alerte précoce : détection de température et de fumée
La première couche ne supprime rien : elle doit juste être rapide et sans ambiguïté. Des capteurs de température, construits sous forme de thermistances, déclenchent une alarme dès qu'un seuil prédéfini est franchi. Un détecteur de fumée photoélectrique séparé surveille la diffusion de la lumière provoquée par les particules de fumée et se déclenche indépendamment du canal de température.
L'exécution en parallèle de deux principes de détection distincts, plutôt que d'un seul capteur composite, signifie qu'une dérive thermique lente et un événement de fumée soudain sont détectés par différents mécanismes : un point de défaillance unique dans un canal n'aveugle pas l'autre.

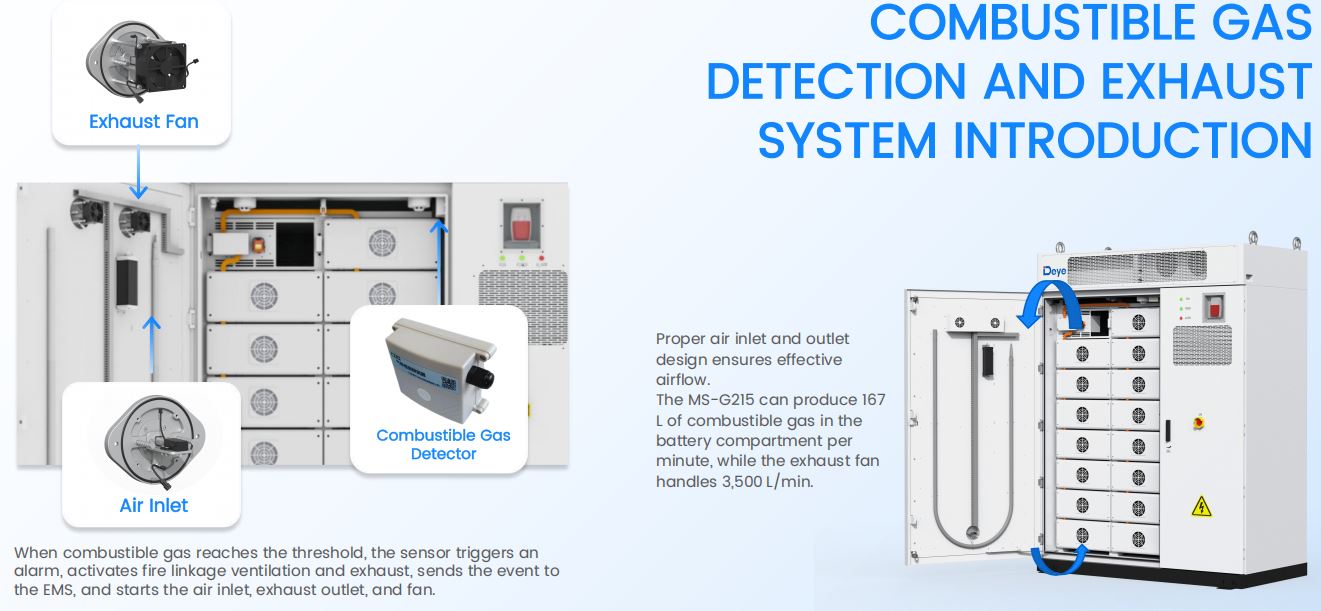

Couche 2 — Détection de gaz et échappement forcé : course de 167 L/min contre 3 500 L/min
Les cellules LFP soumises à des contraintes évacuent les gaz combustibles avant qu'ils n'atteignent une flamme nue. La documentation de Deye donne un numéro spécifique pour cette armoire : le compartiment batterie MS-G215 peut produire jusqu'à 167 litres de gaz combustible par minute dans les pires conditions. Le ventilateur d'extraction est dimensionné bien au-delà de ce chiffre, conçu pour bouger 3 500 litres par minute – environ une marge de 20x.
| Paramètre | Valeur |
|---|---|
| Production de gaz combustible (pire des cas) | 167 L/min |
| Capacité du ventilateur d'extraction | 3 500 L/min |
| Action de déclenchement | Alarme → ventilation de liaison incendie → notification EMS → entrée/sortie d'air et activation du ventilateur |
La marge est importante car la détection de gaz à elle seule n'élimine pas le danger : elle fait gagner du temps. Une fois que le capteur franchit le seuil, le système ne se contente pas de déclencher une alarme ; il ouvre activement les chemins d'entrée et de sortie, démarre le ventilateur et signale l'événement à l'EMS afin que le reste de la logique de contrôle de l'armoire sache qu'un événement gazeux est en cours.

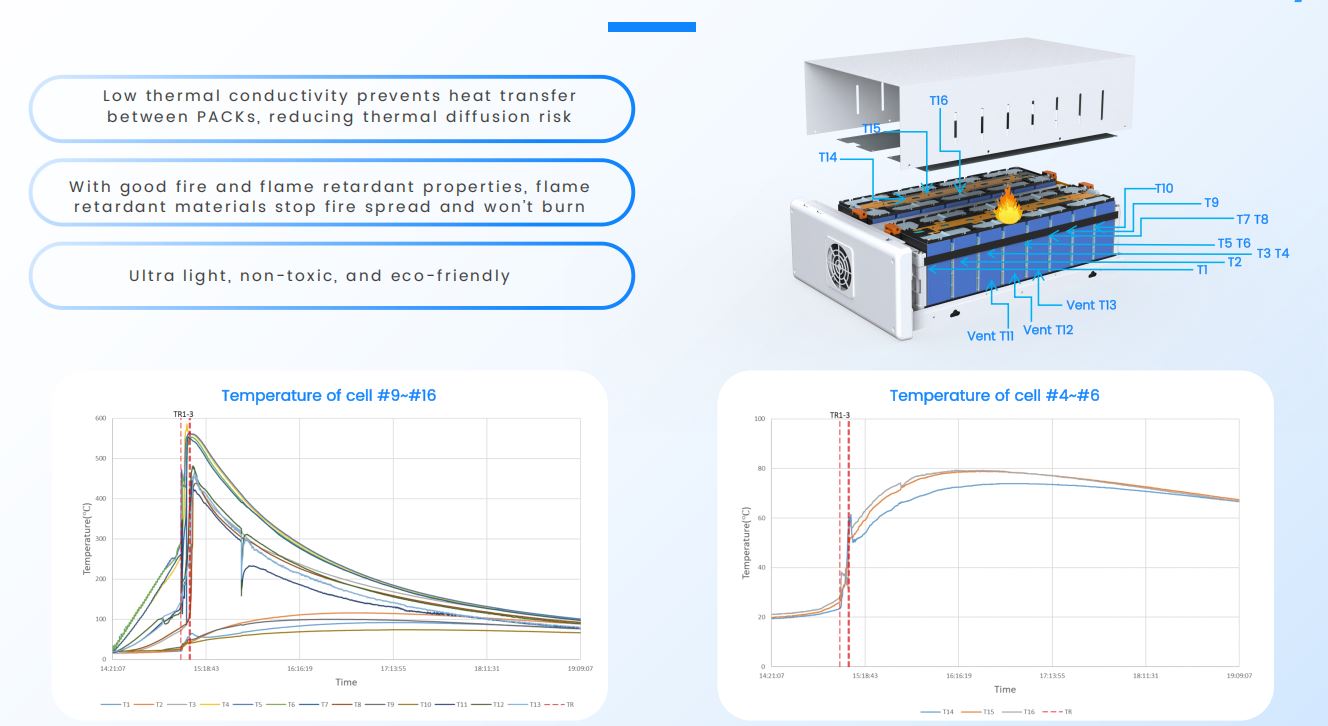

Couche 3 — Confinement physique : isolation thermique au niveau du pack
Si les deux premières couches n’arrêtent pas une cellule en escalade, la ligne de défense suivante n’est pas active du tout : elle est matérielle. Chaque pack est enveloppé dans une isolation à faible conductivité thermique spécifiquement pour ralentir le transfert de chaleur vers les packs voisins, réduisant ainsi le risque que la défaillance d'un pack se propage à un événement à l'échelle du cluster.
Le matériau isolant est également spécifié comme ignifuge – il résiste à l’inflammation plutôt que de l’alimenter – et décrit comme léger et non toxique, ce qui est important pour ce qui est libéré s’il finit par se décomposer sous une chaleur soutenue. Cette couche fait gagner du temps aux couches de détection et de suppression en ralentissant physiquement la propagation entre les packs.

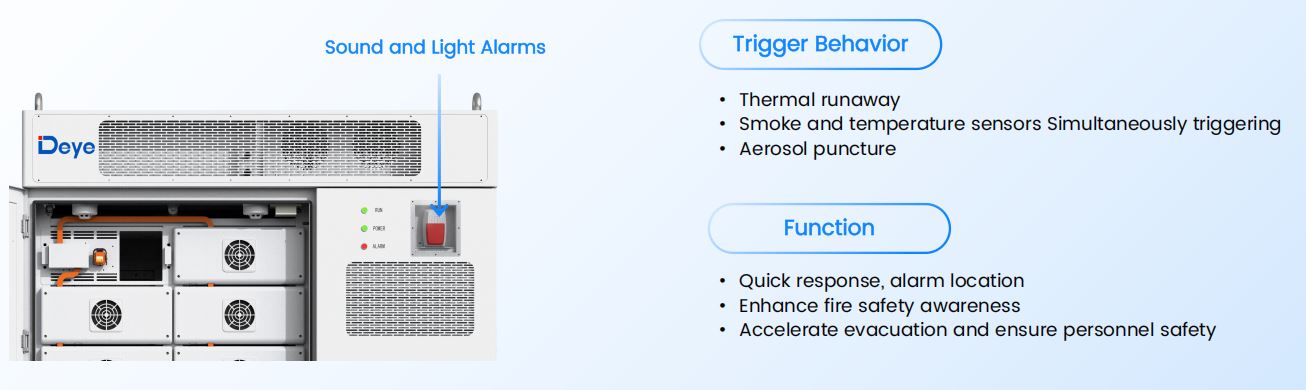

Couche 4 — Suppression automatique : agent aérosol et séquence d'arrêt
Lorsque des capteurs thermiques, de fumée ou de gaz confirment un événement – ou lorsque le fusible de la cartouche aérosol est directement perforé – le moyen de lutte contre l'incendie de l'armoire s'active. Deye précise aérosol ou perfluorohexane (C6F14) comme agent extincteur, déclenché soit par l'allumage d'un fusible, soit par un allumage électrique.
| Étape | Action |
|---|---|
| 1 | Arrêt du PC ; climatisation éteinte |
| 2 | Feu de position éteint, voyant de défaut allumé, alarme sonore et lumineuse activée |
| 3 | Le ventilateur du PACK passe à pleine vitesse |
| 4 | Côtés AC et DC déconnectés |
| 5 | Sortie d'état d'arrêt d'urgence à distance envoyée |
C’est le point où les six couches cessent d’agir de manière indépendante. La suppression ne libère pas seulement un agent : elle force un arrêt électrique coordonné, coupant l'alimentation des cellules et déconnectant les côtés AC et DC afin que le feu ne soit pas continuellement alimenté par un système sous tension pendant son extinction.

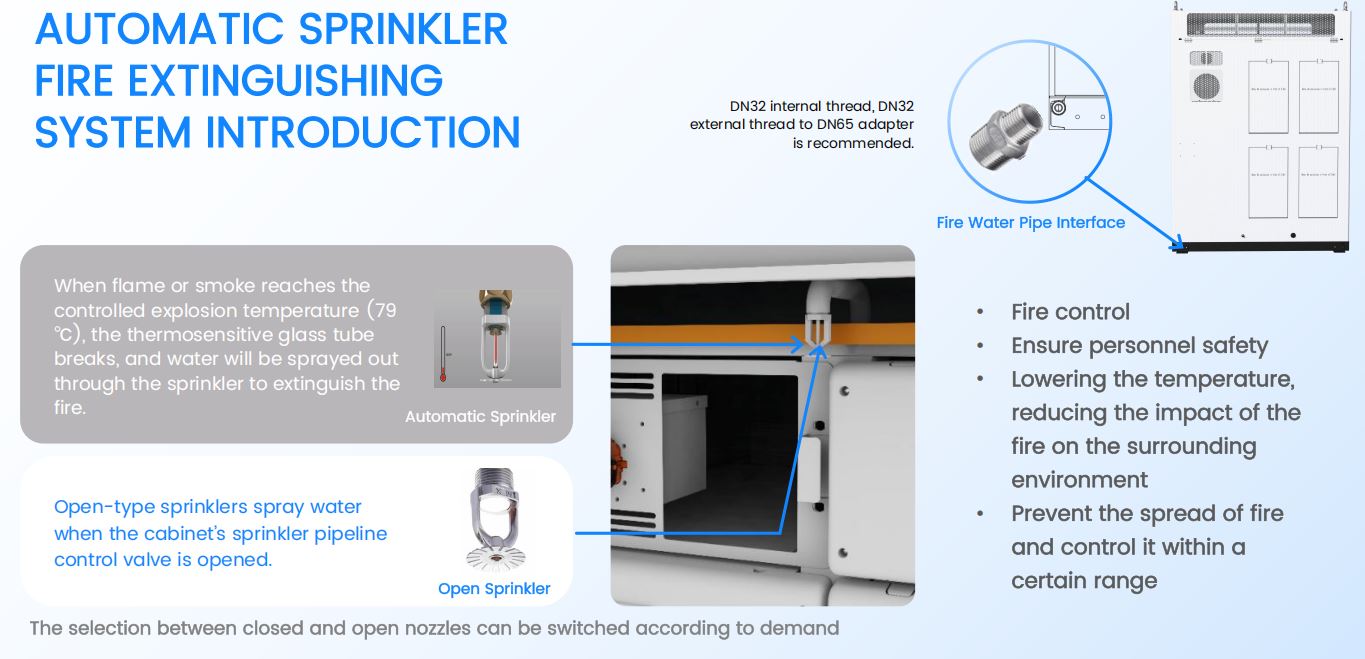

Couche 5 — Extinction de secours : le système de gicleurs automatiques
La suppression des aérosols est la principale réponse, mais la conception de Deye inclut une solution de secours à base d'eau. Un tube de verre thermosensible dans la tête du gicleur se brise dès que la flamme ou la fumée pousse la température locale à 79°C , libérant l'eau directement sur la source. Le système prend en charge à la fois les arroseurs fermés, qui s'activent individuellement à ce seuil, et les arroseurs ouverts qui se déchargent une fois la vanne de commande du pipeline de l'armoire ouverte — le choix entre les deux est configurable en fonction du déploiement.
Disposer d'un deuxième mécanisme d'extinction basé sur un principe physique complètement différent – de l'eau plutôt qu'un agent chimique – signifie qu'une panne ou un épuisement du système d'aérosol ne laisse pas l'armoire sans suppression active du tout.

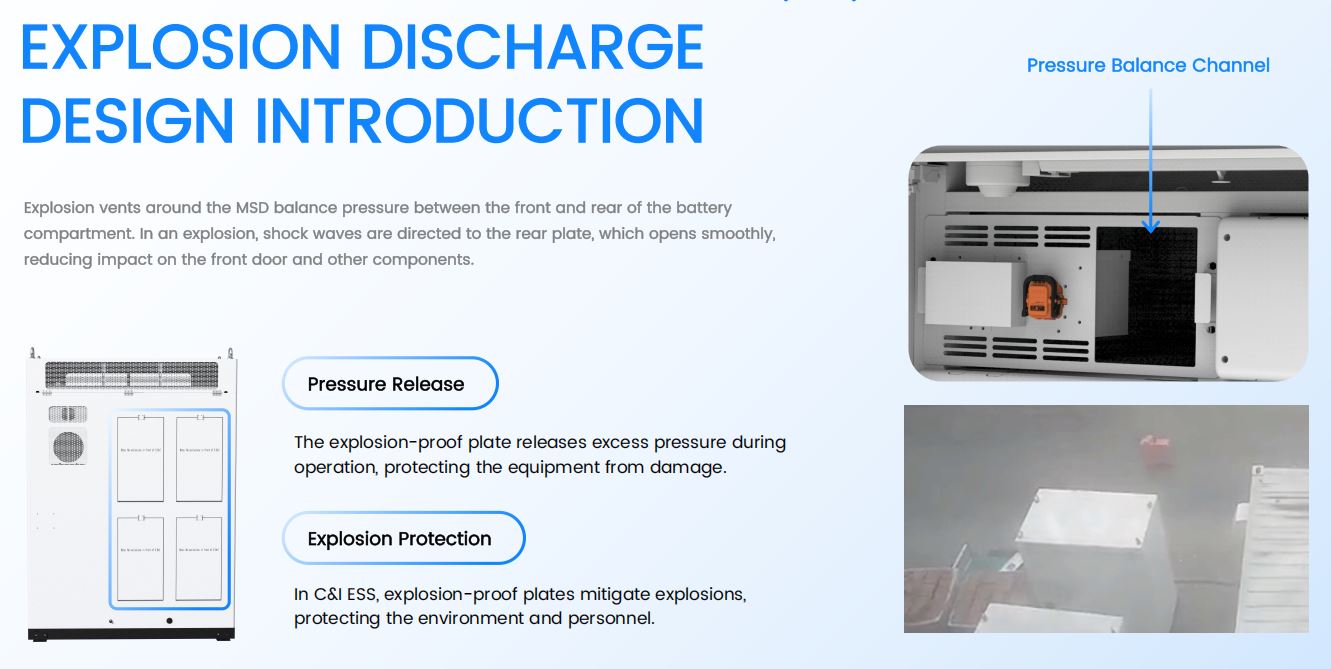

Couche 6 — Gestion de la pression : conception de ventilation contre les explosions
La dernière couche ne consiste pas à arrêter le feu, mais à contrôler ce qui se passe si la pression augmente de toute façon. Les évents d'explosion positionnés autour du débranchement de service manuel (MSD) sont conçus pour équilibrer la pression entre l'avant et l'arrière du compartiment de la batterie. En cas d'explosion, l'onde de choc est dirigée vers la plaque arrière, qui est conçue pour s'ouvrir en douceur plutôt que de souffler vers l'extérieur vers la porte avant de l'armoire et les équipements adjacents.
Il s'agit d'une protection purement structurelle : la plaque antidéflagrante libère une pression excessive pendant le fonctionnement pour protéger l'équipement et, dans le pire des cas, elle atténue l'explosion pour protéger à la fois le personnel et les infrastructures environnantes plutôt que d'empêcher l'événement de pression lui-même.
Comment les six couches s'imbriquent – et ce que confirment les certifications
Aucune de ces six couches n'est décrite dans les matériaux de Deye comme argument de vente autonome - elles sont répertoriées ensemble sous un seul ensemble de fonctionnalités de « sécurité complète » qui comprend également les indices anticorrosion IP54 et C5 de l'armoire, la plage de fonctionnement de -20 °C à 50 °C et la certification au niveau du système pour UN3536, IEC61000, IEC62477 et IEC60730 . Ces certifications ne sont pas décoratives ; ce sont eux qui vérifient de manière indépendante la sécurité du transport, le comportement CEM, la sécurité de l'électronique de puissance et le contrôle électrique automatique dont dépendent les six couches ci-dessus pour fonctionner réellement comme spécifié.
| Calque | Mécanisme | Rôle |
|---|---|---|
| 1 | Détection de fumée de température | Alerte précoce |
| 2 | Échappement de détection de gaz combustibles | Dilution des risques |
| 3 | Isolation thermique au niveau du pack | Confinement de la propagation |
| 4 | Suppression des aérosols/perfluorohexane | Arrêt d'extinction actif |
| 5 | Arroseur automatique (gâchette 79°C) | Extinction de secours |
| 6 | Explosion se propageant autour de MSD | Gestion de la pression et du souffle |
Pour un intégrateur évaluant cela par rapport à d'autres systèmes au niveau de l'armoire, la question pratique n'est pas de savoir si un produit concurrent dispose d'une fonction d'extinction d'incendie – la plupart en ont. Il s'agit de savoir si cette fonctionnalité comporte une ou six couches, et si ces couches sont électriquement verrouillées avec la séquence d'arrêt EMS et PCS, ou boulonnées en tant que sous-système isolé. Une documentation complète sur la manière dont cette architecture de sécurité est intégrée dans l'armoire complète est disponible sur le site Système de stockage d'énergie MS-GS215-2H3 C&I fiche produit , aux côtés du reste de Seetek gamme de systèmes de stockage d'énergie par batterie commerciale et industrielle .
