La même armoire MS-G215/GS215 peut être câblée de sept manières différentes, et la différence entre elles n'est pas cosmétique : cela change si le projet nécessite un commutateur de transfert statique, combien d'unités peuvent fonctionner en parallèle et si un générateur diesel a une interface définie. Choisir la mauvaise topologie dès le début signifie repenser la salle électrique plus tard.
Les sept configurations sont divisées en trois questions : le projet a-t-il besoin d'un apport photovoltaïque direct, doit-il continuer à fonctionner lorsque le réseau tombe en panne et a-t-il besoin d'un générateur diesel comme troisième source d'énergie. Répondre à ces trois questions dans l’ordre vous amène à la bonne topologie plus rapidement que de comparer les sept côte à côte.

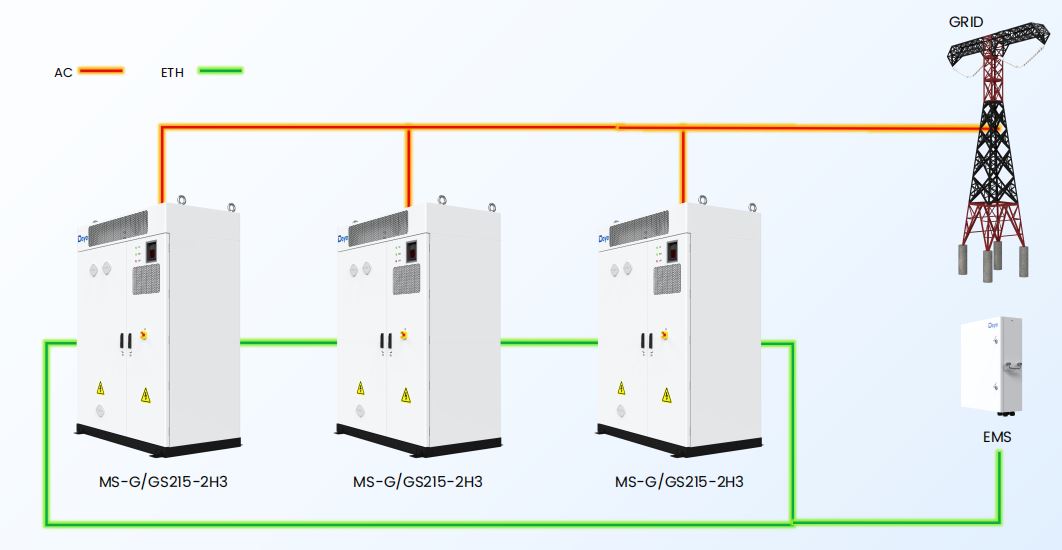

Il s'agit de la configuration la plus simple : des unités MS-G215-2H3 à stockage uniquement reliées directement au réseau via un contrôle EMS connecté par Ethernet, sans entrée PV ni capacité d'îlotage. Il prend en charge jusqu'à 20 unités en parallèle , ce qui en fait la topologie la plus performante de la gamme, précisément parce qu'elle ne comporte pas la complexité d'une commutation de secours.
Une unité EMS couvre jusqu'à 16 contrôleurs locaux, donc un réseau de 20 unités nécessite au maximum deux unités EMS. Cette topologie convient aux cas d'utilisation d'arbitrage et de réduction de la charge de la demande où la continuité en cas de panne de réseau n'est pas une exigence : le projet optimise le coût de l'électricité, pas la résilience.

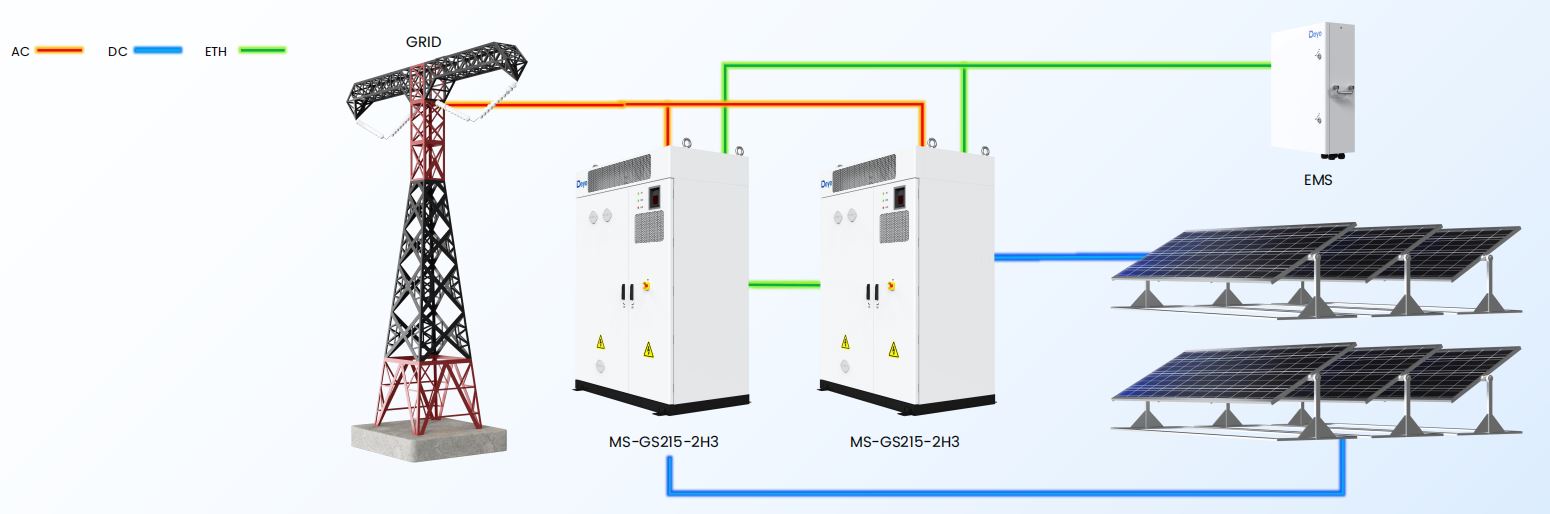

Remplacez l'armoire de stockage uniquement par la variante GS et cette topologie ajoute un étage MPPT intégré de 200 kW par unité, permettant au PV de se connecter directement à l'armoire plutôt que via un onduleur séparé. L'échelle reste identique au cas purement connecté au réseau – jusqu'à 20 unités en parallèle - parce que le chemin PV ajouté ne modifie pas la limite parallèle côté réseau.
Il s’agit du choix par défaut pour un projet de toit et de stockage qui disposera toujours d’une connexion au réseau disponible. Il s'agit d'une avancée moindre par rapport au réseau pur qu'il n'y paraît : le même rapport EMS/16-LC s'applique, et le seul véritable ajout est le câblage PV CC dans chaque armoire.

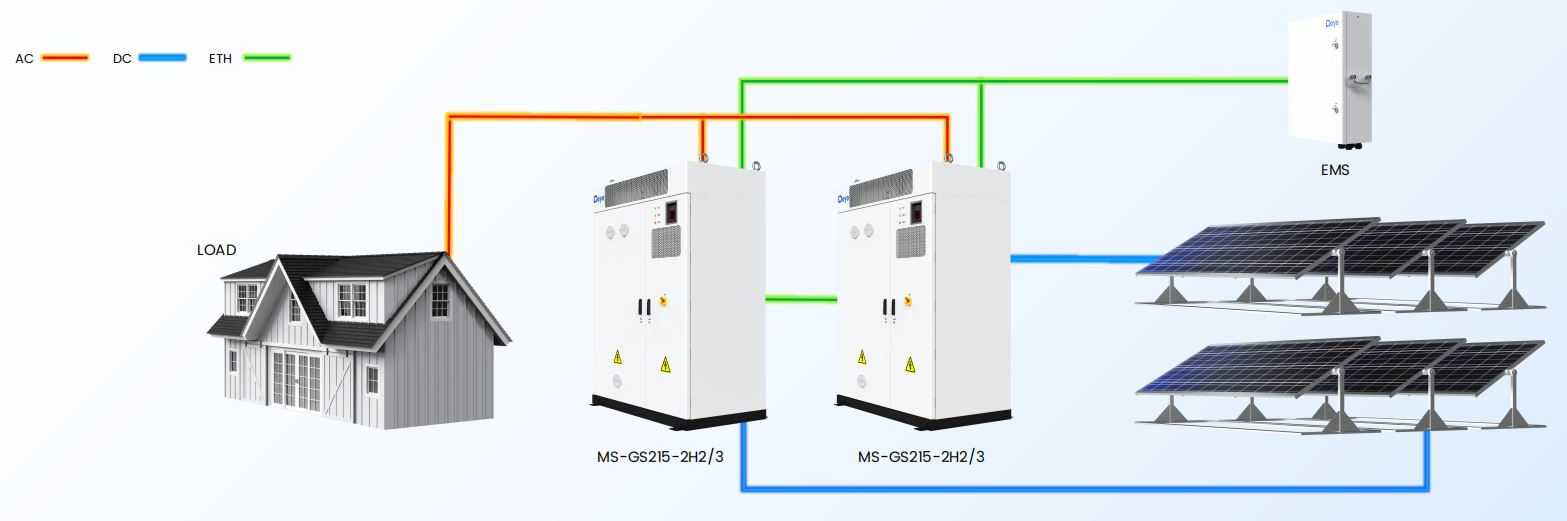

Supprimez complètement la connexion au réseau et cette topologie dessert la charge directement à partir du photovoltaïque et du stockage par batterie. La limite parallèle tombe à 10 unités dans cette configuration - la moitié du maximum sur le réseau - car le fonctionnement parallèle hors réseau sans commutateur de transfert statique nécessite une synchronisation plus étroite entre les unités que le fonctionnement en suivant le réseau.
Un seul EMS couvre toujours jusqu'à 16 LC à cette échelle, de sorte que le nombre d'EMS devient rarement le facteur limitant : le plafond de 10 unités est ce qui détermine ici la taille maximale du projet, et non la couche de contrôle.

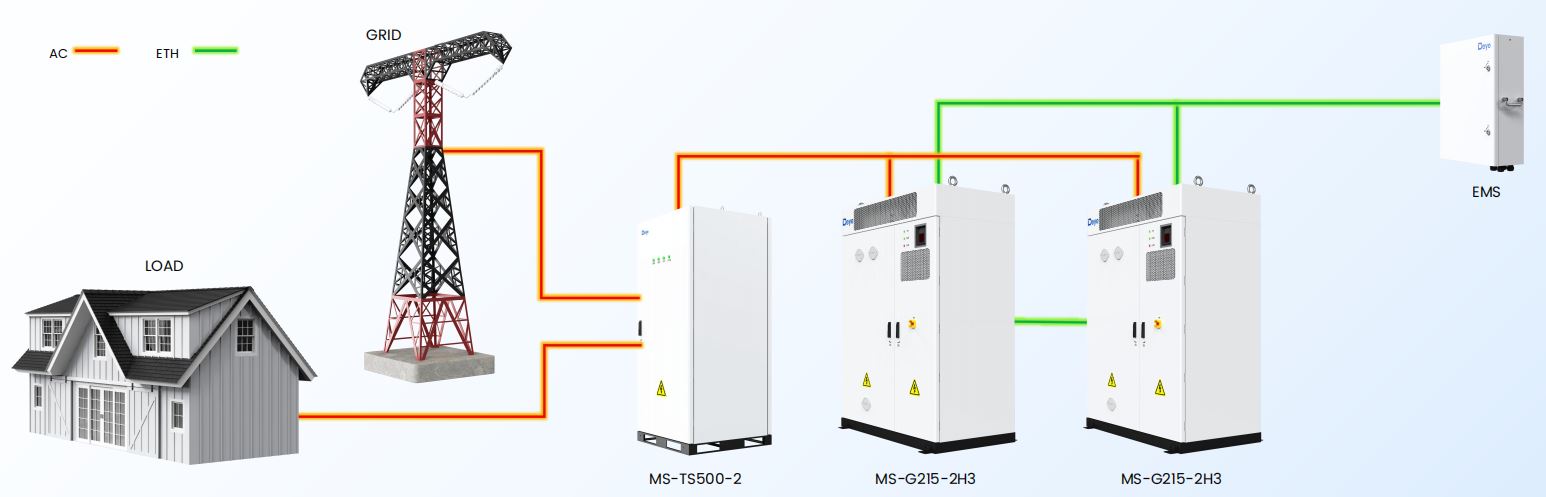

C'est là que le MS-TS500-2 Le commutateur de transfert statique entre en scène. Les unités MS-G215-2H3 à stockage uniquement se connectent via le STS, qui se situe entre le réseau, la charge et les armoires, gérant la transition entre le fonctionnement connecté au réseau et le fonctionnement en îlot sans que la charge ne s'en aperçoive. Le compromis pour cette commutation transparente est l'échelle : cette topologie se limite à 5 unités en parallèle , une fraction de la limite pure de 20 unités sur le réseau.
Ce plafond plus bas est une conséquence directe de la puissance nominale de 500 kW du STS : cinq armoires de 100 kW constituent la solution pratique pour un seul interrupteur. Les projets nécessitant une capacité de sauvegarde supérieure à celle-ci doivent être dimensionnés autour de plusieurs unités STS plutôt que de dépasser les limites de cette topologie.

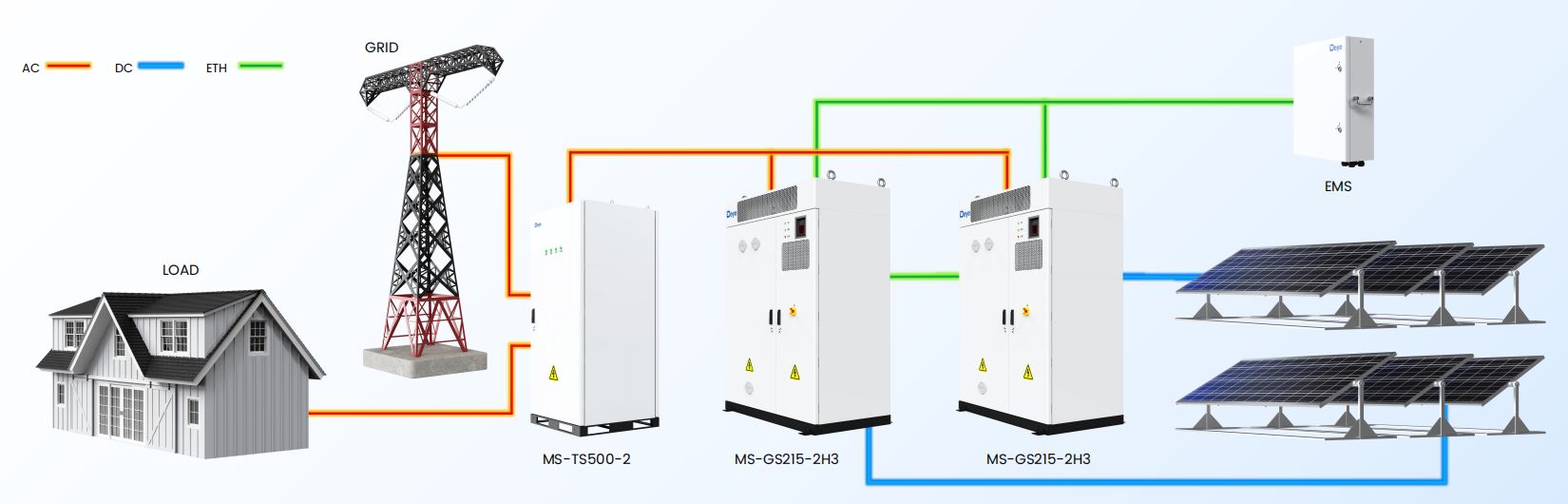

Sur le plan fonctionnel, il s'agit de l'équivalent photovoltaïque de la topologie précédente : des armoires de type GS avec MPPT intégré, toujours acheminées via un MS-TS500-2 pour la commutation réseau/hors réseau. La limite parallèle reste à 5 unités , correspondant au plafond de 500 kW du STS, que le photovoltaïque soit présent ou non.
Cette configuration est celle à privilégier lorsqu'un projet souhaite à la fois une production solaire sur site et une continuité garantie en cas de pannes de réseau – les deux fonctionnalités les plus couramment demandées qui, individuellement, se trouvent dans des topologies distinctes ci-dessus.

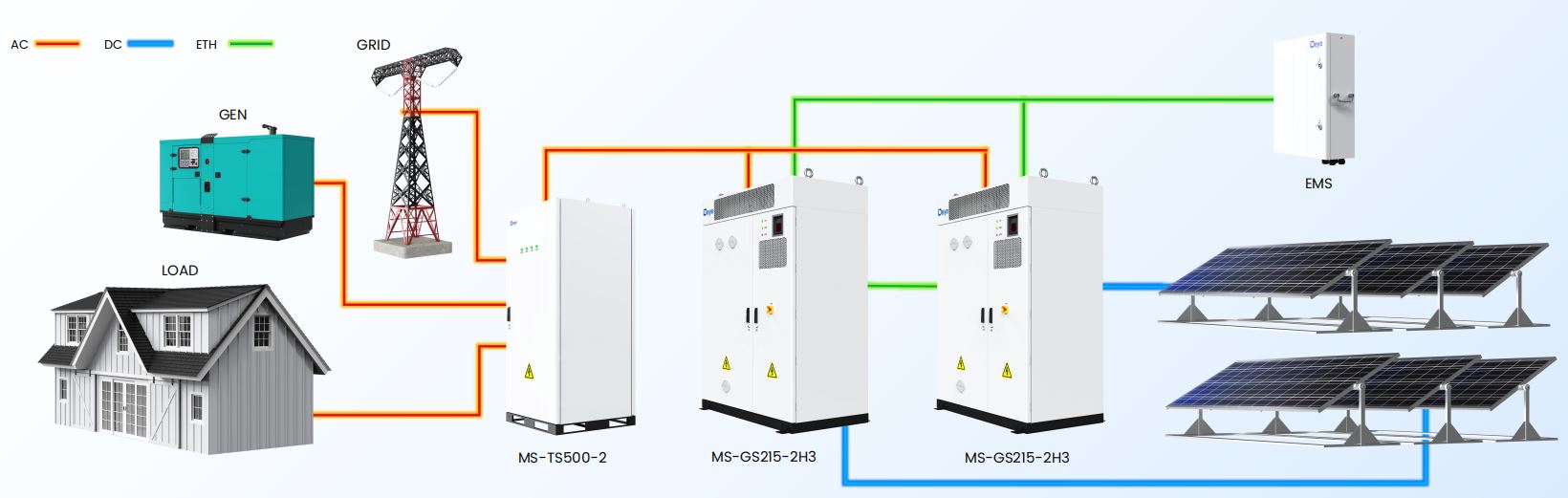

Le MS-TS500-2 est explicitement conçu pour être compatible avec le réseau électrique, les charges et les générateurs diesel simultanément, et cette topologie met cela à profit : la même structure de stockage PV plus STS que ci-dessus, avec un générateur diesel câblé comme troisième source entre laquelle le STS peut basculer. L'échelle parallèle tient à 5 unités , puisque la limite est toujours fixée par le STS plutôt que par l'ajout du générateur.
Les sites qui perdent l’alimentation du réseau pendant de longues périodes – et pas seulement les secondes qu’un STS couvre uniquement sur batterie – ont besoin de cette troisième étape. Le générateur devient la solution de secours une fois que l’état de charge de la batterie s’épuise lors d’une panne prolongée, le réseau restant disponible comme source principale lorsqu’il est présent.

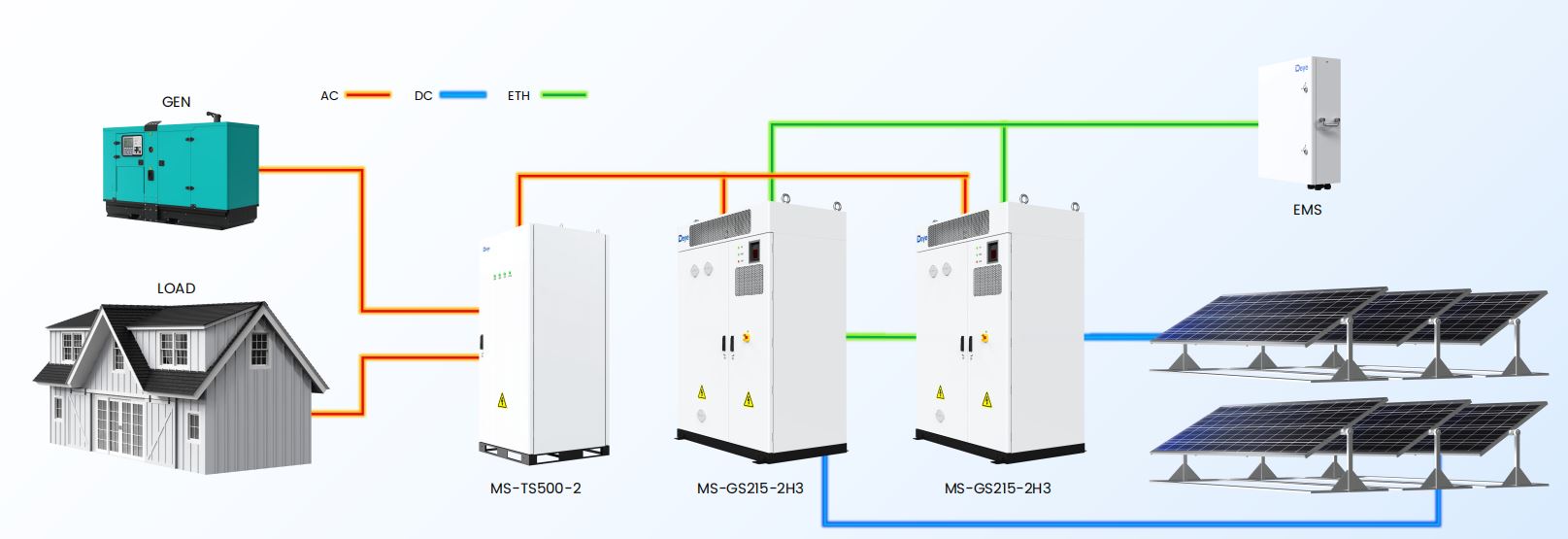

La topologie finale supprime entièrement la connexion au réseau, laissant le photovoltaïque, le stockage et le générateur diesel comme seules sources d'énergie. Les remarques sur cette configuration sont explicites : le MS-TS500-2 est requis ici spécifiquement parce qu'un générateur diesel est inclus - sans générateur, la topologie simple de stockage PV hors réseau ci-dessus suffirait avec un nombre de pièces inférieur.
Il s'agit de la configuration idéale pour les sites véritablement éloignés (sites miniers, micro-réseaux insulaires, camps de construction) où une connexion au réseau n'a jamais été une option et où le diesel est la seule solution de repli disponible lorsque l'énergie solaire et la batterie ne peuvent pas couvrir seules la charge.
Trois questions permettent de réduire rapidement les sept options : si le photovoltaïque est présent, si la connexion au réseau est permanente ou doit être pontée en cas de panne, et si un générateur diesel fait partie de la conception. Le STS est la véritable ligne de démarcation : sa présence limite l'échelle parallèle à 5 unités mais ajoute une commutation transparente et une compatibilité de générateur que les topologies sans STS n'ont pas.
| Topologie | Entrée PV | STS requis | Générateur diesel | Max. Unités |
|---|---|---|---|---|
| Purement sur réseau | Nonnnnnnnnnn | Nonnnnnnnnnn | Nonnnnnnnnnn | 20 |
| Stockage photovoltaïque sur réseau | Oui | Nonnnnnnnnnn | Nonnnnnnnnnn | 20 |
| Stockage photovoltaïque hors réseau | Oui | Nonnnnnnnnnn | Nonnnnnnnnnn | 10 |
| Sur/hors réseau avec STS | Nonnnnnnnnnn | Oui | Nonnnnnnnnnn | 5 |
| Stockage photovoltaïque sur/hors réseau avec STS | Oui | Oui | Nonnnnnnnnnn | 5 |
| PV-Storage-Diesel (sur/hors réseau) | Oui | Oui | Oui | 5 |
| PV-Stockage-Diesel (Hors réseau) | Oui | Oui | Oui | 5 |
Pour la plupart des projets de parcs industriels et de toitures commerciales, le choix se résume à deux candidats : la configuration de stockage photovoltaïque sur réseau du MS-GS215-2H3 pour une optimisation pure des coûts à grande échelle, ou la topologie de sauvegarde basée sur STS lorsque la continuité des pannes est une exigence stricte. Les sites pesant qui correspondent à leur profil de charge peuvent commencer à partir du solution de réduction des pointes pour les parcs industriels et commerciaux et revenez à la topologie qui le prend en charge.
